در بخش قبلی، اشاره کردیم که دو روش برای ایجاد حالت اندازه‌گذاری سفارشی در اتوکد وجود دارد. روش اول، ساخت حالت جدید و روش دوم، ویرایش تنظیمات حالت‌های موجود است. به منظور دسترسی به تنظیمات هر حالت اندازه‌گذاری، پس از انتخاب آن، بر روی دکمه «Modify» کلیک می‌کنیم.
به این ترتیب، پنجره تنظیمات حالت اندازه‌گذاری به همراه چندین زبانه و بخش به نمایش در می‌آید.
در ادامه، به معرفی گزینه‌های موجود در تنظیمات اندازه‌گذاری می‌پردازیم.
زبانه Lines در تنظیمات اندازه گذاری در اتوکد

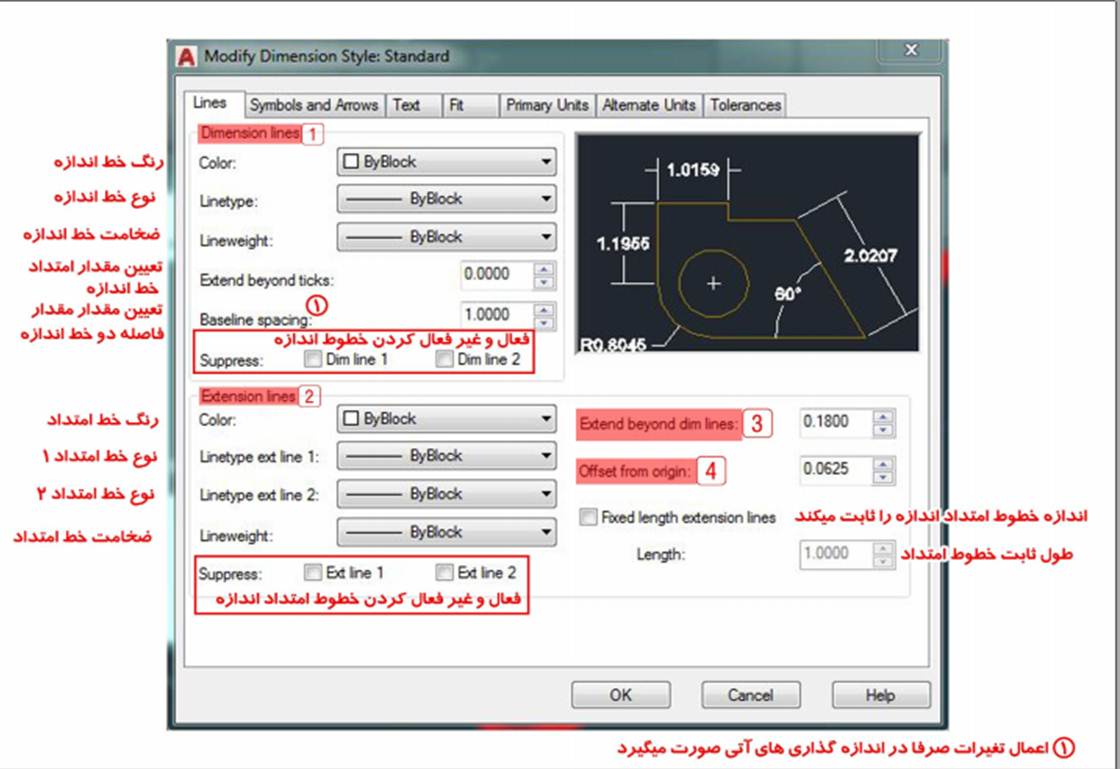

زبانه «Lines»، تنظیمات مربوط به نحوه نمایش خطوط اندازه‌گذاری و خط رابط آن‌ها را در اختیار کاربر قرار می‌دهد.
گزینه‌های موجود در زبانه Line عبارت هستند از:
- Color
- رنگ خطوط اندازه
- Linetype
- نوع خطوط اندازه
- Lineweight
- ضخامت خطوط اندازه
- Baseline Spacing
- فاصله بین متن و خطوط اندازه
- Suppress Dim Line / Ext Line
- غیر فعال کردن نمایش خطوط اندازه (Dim Line) و خطوط رابط (Ext Line)
- Extend beyond dim lines
- فاصله بین انتهای بالایی خطوط رابط تا انتهای خطوط اندازه
- Offset from origin
- فاصله بین شی اندازه‌گذاری شده تا ابتدای خطوط رابط
- Fixed length extension lines
- اندازه ثابت طول خطوط رابط
زبانه Symbols and Arrows در تنظیمات اندازه گذاری در اتوکد
تنظیمات مربوط به علائم و فلش‌ها را می‌توان در زبانه «Symbols and Arrows» پیدا کرد.
بخش‌ها و گزینه‌های مووجود در زبانه Symbols and Arrows عبارت هستند از:
- Arrowheads
- نوع و اندازه پیکان‌های انتهای خطوط اندازه
- Center marks
- نحوه نمایش علامت مرکز دایره، کمان و دیگر المان‌های منحنی شکل
- Dimension Break
- ابعاد علامت شکستگی در اندازه‌گذاری شکسته
- Arc Length Symbol
- موقعیت علامت طول کمان (به عنوان مثال، قبل یا بعد از متن)
- Radius jog dimension
- زاویه شکستگی در اندازه‌گذاری شکسته
- Linear jog dimension
- ضریب ارتفاع شکستگی (نسبت ابعاد متن در انداطه‌گذاری شکسته)
