در ادامه این مقاله مراحل اجرای سقف تیرچه بلوک را به طور کامل شرح میدهیم.
1. قالب بندی سقف تیرچه بلوک
گام اول برای اجرای سقف تیرچه بلوک قالب بندی تیرها است. ابتدا لولههای داربست توسط سیم نجاری یعنی سیم با قطر 2.5 میلیمتر به آرماتورهای انتظار ستون بسته میشود و قالب کف تیر که معمولا از تختههای چندلایی هست روی لولههای داربست قرار گرفته و به آنها محکم میشود.
برای استحکام بیشتر این لولهها از جکهای سقفی استفاده می شود. جکهای سقفی که به شمعهای فلزی نیز معروف هستند به عنوان پایههای موقت استفاده میشوند. این جکها معمولا در ارتفاع های 3، 3.5 ، 4 ، 4.5 و 5 متر طراحی و تولید میشوند. برای کفراژبندی تیرهای بتنی از سرجک صلیبی یا T شکل استفاده میشود.
در تختههای چندلایی با کمک میخ و چکش در تخته سوراخی ایجاد کرده، سپس میخ را میکشند و سیم نجاری رو از سوراخ رد میکنند و به لولههای داربست و پایههای موقت شامل جکهای سقفی و تختههای چهارتراش روی سرجکها میبندند.
با این کار امکان حرکت قالب کف به حداقل رسیده و توان تحمل وزن بتن و آرماتورها را تا زمانی که گیرش بتن تکمیل شود پیدا میکند.
2. آرماتور بندی سقف تیرچه بلوک
درگام بعدی آرماتور بندی سقف تیرچه بلوک انجام میشود. آرماتورهای طولی و عرضی تیرها و آرماتورهای دال راه پله برش خورده و خم میشوند. آرماتورها به همراه اسپیسر در محل خود قرار گرفته و با سیم آرماتوربندی محکم میشوند.
نصب تیرچه ها و بلوک ها
بعد از آرماتوربندی سقف، قالب بندی پیرامونی تیرها انجام شده تا هنگام بتن ریزی بتن درون سقف طبقه باقی بماند.
قبل از نصب تیرچهها روی تکیهگاه باید از نظر سلامت ظاهری بررسی شوند تا تیرچههای عیبدار و شکسته کنار گذاشته شوند.
تیرهای فرعی در فواصل محور تا محور معمولا نیم متری قرار گرفته و به تیرها متصل میشوند. فاصله تیرهای فرعی نباید بیشتر از 70 سانتی متر شود.
حداقل طول اتکا پاشنه بتنی تیرچههای خرپایی روی دیوارهای باربر 5 سانتیمتر و تیرچههای پیش تنیده 2.5 سانتیمتر است.
در صورتی که حداقل طول اتکا برای تیرهای فرعی فراهم نشده باشد باید با شمعبندی و قالب بندی نشیمن مناسب را فراهم کرد.

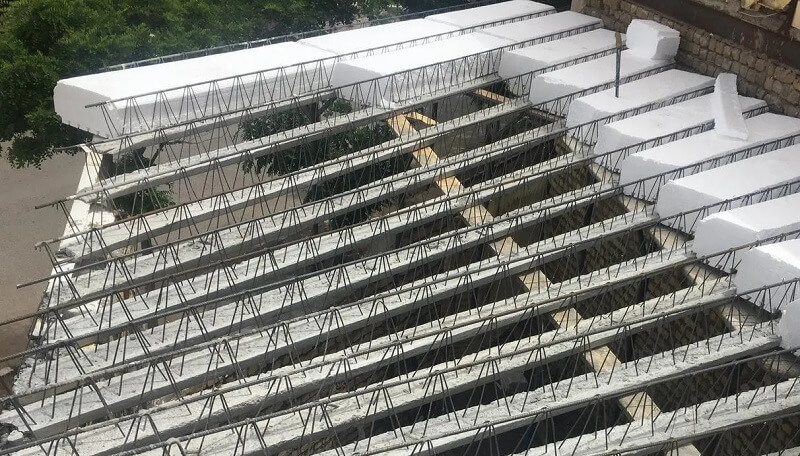

پس از نصب تیرهای فرعی، بلوکها که عمدتا از یونولیتی هستند، بین تیرهای فرعی چیده میشوند.
حداکثر طول قابل قبول برای تیرچه تک 7 متر است لذا برای طول بیش ازآن باید از تیرچه دوبل یعنی دو تیر فرعی در کنار هم استفاده کرد.
