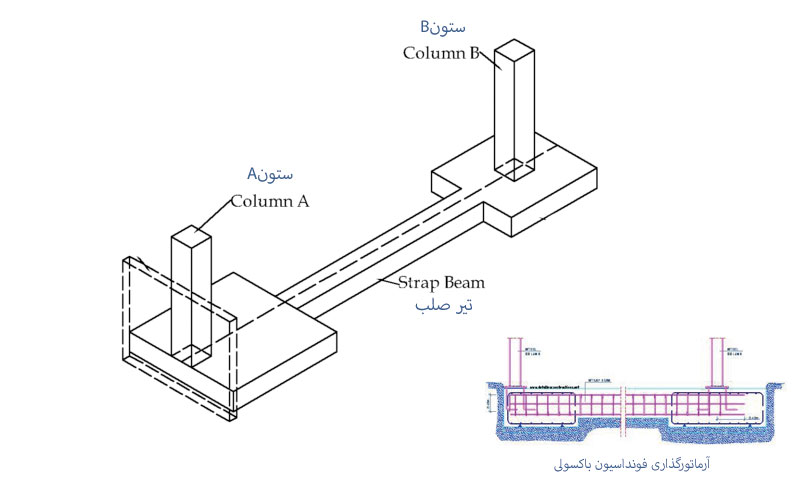

بر اساس بند ۱۵-۳-۴-۲ آبا (تجدید نظر دوم ۱۴۰۰)، طراحی فونداسیون باسکولی (تیرهای روی زمین و باسکولی)، باید با ضوابط ارائه شده در فصل یازدهم آبا (طراحی تیرها) مطابقت داشته باشد. با این حال، محاسبه میلگرد فونداسیون باسکولی، بر اساس بند ۱۳-۶ آبا (محدودیت آرماتورهای دیوار سازه بتنی) انجام می‌گیرد. این بند، دو معیار را برای انجام محاسبات مذکور معرفی می‌کند. معیار اول عبارت است از:
- : نیروی برشی مورد نیاز (ضریب‌دار) در مقطع
- : ضریب کاهش مقاومت
- : ضریب معرف سهم نسبی مقاومت بتن در مقاومت برشی اسمی دیوار
- : ضریب نوع بتن (۱/۳ برای بتن سبک و ۱ برای سایر بتن‌ها)
- : مقاومت فشاری مشخصه بتن
- : سطح مقطع ناخالص بتن احاطه شده در ضخامت جان و طول مقطع در راستای نیروی برشی
در صورت برقرار بودن رابطه بالا، حداقل نسبت مساحت آرماتور طولی به مساحت کلی مقطع ()، مطابق با جدول زیر مشخص می‌شود.
| نوع آرماتور | مشخصات | |
| آرماتور آجدار | قطر ۱۶ میلی‌متر و کمتر، تنش تسلیم مساوی یا بیشتر از ۴۲۰ مگاپاسکال | ۰/۰۰۱۲ |
| آرماتور آجدار | قطر ۱۶ میلی‌متر، تنش تسلیم کمتر از ۴۲۰ مگاپاسکال | ۰/۰۰۱۵ |
| آرماتور آجدار | قطر بیشتر از ۱۶ میلی‌متر | ۰/۰۰۱۵ |
| شبکه | سیمی جوش‌شده | ۰/۰۰۱۲ |
| شبکه در دیوارهای پیش‌ساخته | میلگردی یا سیمی جوش شده | ۰/۰۰۱۰ |
جدول زیر، حداقل نسبت مساحت آرماتور عرضی به مساحت کلی مقطع () را نمایش می‌دهد.
| نوع آرماتور | مشخصات | |
| آرماتور آجدار | قطر ۱۶ میلی‌متر و کمتر، تنش تسلیم مساوی یا بیشتر از ۴۲۰ مگاپاسکال | ۰/۰۰۲۰ |
| آرماتور آجدار | قطر ۱۶ میلی‌متر، تنش تسلیم کمتر از ۴۲۰ مگاپاسکال | ۰/۰۰۲۵ |
| آرماتور آجدار | قطر بیشتر از ۱۶ میلی‌متر | ۰/۰۰۲۵ |
| شبکه | سیمی جوش‌شده | ۰/۰۰۲۰ |
| شبکه در دیوارهای پیش‌ساخته | میلگردی یا سیمی جوش شده | ۰/۰۰۱۰ |
اگر شرطی که در ابتدای بخش معرفی کردیم، برقرار نباشد، مقدار برابر با ۰/۰۰۲۵ یا حاصل زیر خواهد بود:
- : حداقل نسبت مساحت آرماتور طولی به مساحت کلی مقطع
- ℎ: ارتفاع آزاد دیوار مورد نظر
- : طول دیوار پایه در راستای نیروی برشی
- : حداقل نسبت مساحت آرماتور عرضی به مساحت کلی مقطع
حداقل میلگرد عرضی در فونداسیون باسکولی برابر با ۰/۰۰۲۵ در نظر گرفته می‌شود.
محاسبه میلگرد کلاف های رابط فونداسیون های سطحی
محاسبه میلگرد کلاف‌های رابط فونداسیون سطحی، با توجه به مقاومت کششی، ابعاد، تعداد و جهت‌گیری انجام می‌گیرد. بر اساس بند ۱۵-۳-۶ آبا (تجدید نظر دوم ۱۴۰۰)، این کلاف‌ها باید قادر به تحمل ۱۰ درصد از بزرگ‌ترین نیروی محوری مورد انتظار وارد بر ستون‌ها باشد. حداقل ابعاد کلاف‌ها، برابر با ۲۵۰ میلی‌متر و متناسب با ابعاد شالوده در نظر گرفته می‌شود. آرماتورهای طولی کلاف‌های رابط با به حداقل ۴ عدد با قطر ۱۲ میلی‌متر برسند. آرماتورهای عرضی برای نگهداری آرماتورهای طولی، حداقل ۶ میلی‌متر قطر و حداکثر ۲۵۰ میلی‌متر فاصله دارند.
محاسبه میلگرد فونداسیون دیوارهای حائل طره ای و پشت بند دار
بر اساس بند ۱۵-۳-۷ (تجدید نظر دوم ۱۴۰۰)، دیوارهای حائل طره‌ای، به صورت دال یک‌طرفه (مطابق با ضوابط فصل نهم) و دیوارهای حائل پشت‌بنددار، به صورت دال دوطرفه (مطابق با ضوابط فصل دهم) طراحی می‌شوند. بنابراین، برای محاسبه میلگرد این فونداسیون‌ها، می‌توانید به بخش‌های قبلی (محاسبه میلگرد فونداسیون‌های یک‌طرفه و دوطرفه) مراجعه کنید.
