در این بخش، نحوه ترسیم پلان ستون گذاری برای تعیین محل دقیق ستون‌ها را توضیح می‌دهیم. مبنای ترسیم این پلان، پلان آکس بندی است.
گام اول: ستون گذاری پلان آکس بندی
در پلان آکس بندی، محل قرارگیری ستون‌ها معمولا با علامت (+) یا یک مربع نمایش داده می‌شود. در این مرحله، مهندس محاسب، ابعاد دقیق ستون به همراه شکل سطح مقطع آن را در اختیار ما قرار می‌دهد. به این ترتیب می‌توانیم مدل واقعی ستون نسبت به مقیاس پلان را در موقعیت‌های مناسب جانمایی کنیم. تصویر زیر، مقطع ستون‌های فولادی مورد استفاده در مثال این مقاله است.
مقطع بالا را کپی کرده و آن را مطابق تصویر زیر بر روی محل ستون‌ها در پلان آکس بندی قرار می‌دهیم.
توجه داشته باشید که با وجود ابعاد تقریبی المان ستون در پلان معماری، مرکز آن به طور دقیق جانمایی می‌شود. به این ترتیب، برای ستون گذاری بر روی پلان آکس بندی باید مرکز پروفیل یا سطح مقطع را مانند تصویر بالا، دقیقا بر روی مرکز المان ستون قرار دهید. این کار را برای تمام ستون‌ها تکرار می‌کنیم.
گام دوم: تیپ بندی ستون ها
تیپ بندی ستون ها، توسط مهندس محاسب و بر اساس پارامترهایی نظیر ارتفاع، ابعاد و موقعیت قرارگیری انجام می‌شود. با در اختیار داشتن این اطلاعات، تیپ بندی هر ستون را در کنار آن یادداشت می‌کنیم.
حرف C، اولین حرف کلمه «Column» است. عدد کنار آن نیز نوع ستون مورد استفاده را نمایش می‌دهد. این کار را برای تمام ستون‌های موجود در پلان انجام می‌دهیم.
به این ترتیب، پلان ستون گذاری مانند تصویر زیر به دست می‌آید. این پلان، امکان بررسی موقعیت قرارگیری ستون‌ها و در صورت نیاز، اصلاح آن‌ها را فراهم می‌کند.
گام سوم: بررسی و اصلاح ستون گذاری

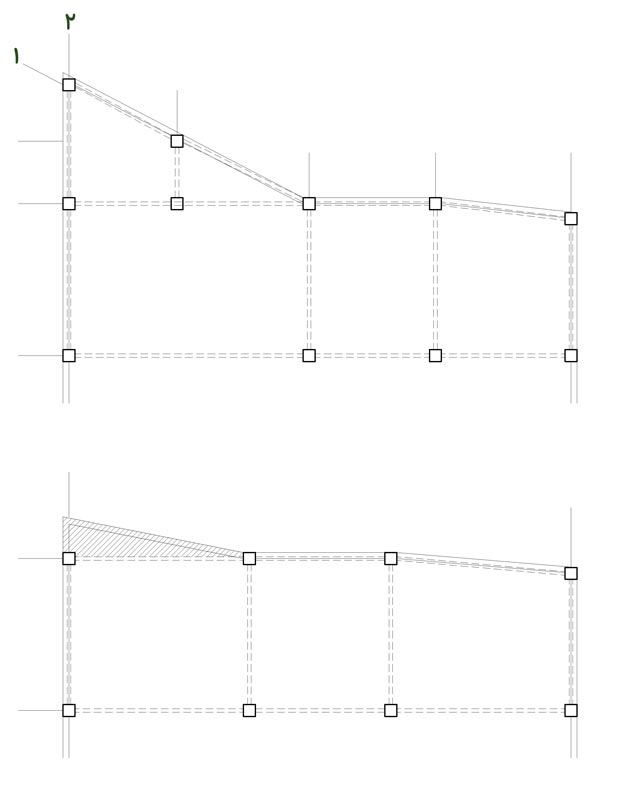

مرحله آخر در ترسیم پلان ستون گذاری، بررسی جانمایی ستون‌ها و اصلاح آن در صورت وجود مشکل است. به عنوان مثال، در پلان معماری زیر، مشاهده می‌کنید که بخشی از سازه توسط درز از بخش دیگر جدا شده است.
با توجه به تصویر بالا، سازه باید به طور کامل در راستای درز جدا شده باشد. با این وجود، بخش پایینی آن به صورت پیوسته در پلان معماری نمایش داده شده است. بنابراین، باید یک ستون به قسمت پایینی اضافه کرد.
تغییرات انجام شده باید در پلان طبقات دیگر و همچنین پلان آکس بندی اعمال شده و پیش از ترسیم پلان‌های بعدی، این تغییرات برای هماهنگی به اطلاع مهندس معمار رسانده شود.
