اندازه گذاری شعاع و قطر در اتوکد

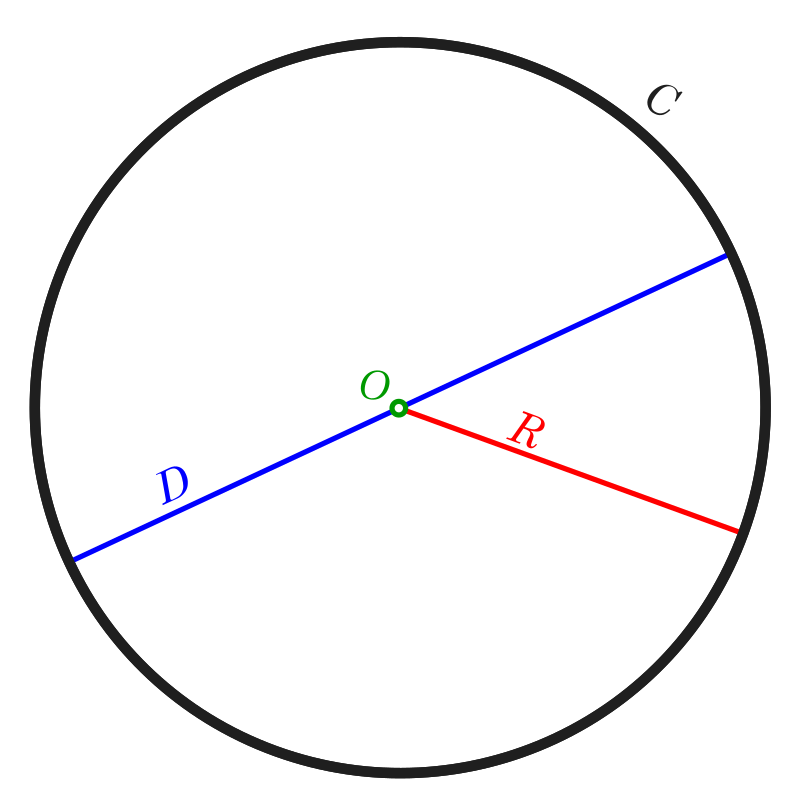

شعاع و قطر، از مهم‌ترنی اندازه‌های اشکال دایره‌ای هستند. شعاع، فاصله مرکز دایره تا هر نقطه از محیط آن را نمایش می‌دهد. این اندازه با استفاده از دستور «DIMRADIUS» در اتوکد تعیین می‌شود.

ابزار بالا به منظور تعیین شعاع دایره و شعاع کمان دایره مورد استفاده قرار می‌گیرد. آیکون فعال‌سازی دستور DIMRADIUS در مسیرهای زیر قرار دارد.

دایره زیر را در نظر بگیرید.

با اجرای DIMRADIUS (از نوار خط فرمان یا نوار ابزار)، اتوکد از شما می‌خواهد تا یک دایره یا یک کمان را انتخاب کنید.

نشانگر ماوس را بر روی دایره می‌بریم.

با کلیک بر روی دایره، پیش‌نمایش اندازه‌گذاری شعاع ظاهر می‌شود. کاربر می‌تواند با جابجایی نشانگر و کلیک یا با وارد کردن مختصات دلخواه، محل قرارگیری اندازه‌گذاری را تعیین کند.

پس فشردن کلید Enter یا کلیک چپ، اندازه‌گذاری شعاع دایره به شکل زیر در می‌آید.

دستور DIMRADIUS نیز مانند دیگر دستورات اندازه‌گذاری، گزینه‌هایی را برای ویرایش نحوه نمایش متن اندازه‌گذاری در اختیار کاربر قرار می‌دهد.

اندازه گذاری قطر در اتوکد

فرآیند اندازه‌گذاری قطر دایره در اتوکد، کاملا مشابه اندازه‌گذاری شعاع است. دستور «DIMDIAMETER»، امکان تعیین قطر دایره و کمان دایره را فراهم می‌کند.

آیکون فعال‌سازی دستور DIMDIAMETER، در بخش دستورات اندازه‌گذاری اجزای دایره و کنار دستورات DIMRADIUS (اندازه‌گذاری شعاع) و DIMARC (اندازه‌گذاری قوس) قرار دارد.

پس از فعال‌سازی دستور DIMDIAMETER، دایره مورد نظر را انتخاب کرده و بر روی موقعیت دلخواه کلیک می‌کنیم. تصویر زیر، اندازه‌گذاری قطر دایره بخش قبلی را نمایش می‌دهد.
